200 Serisi

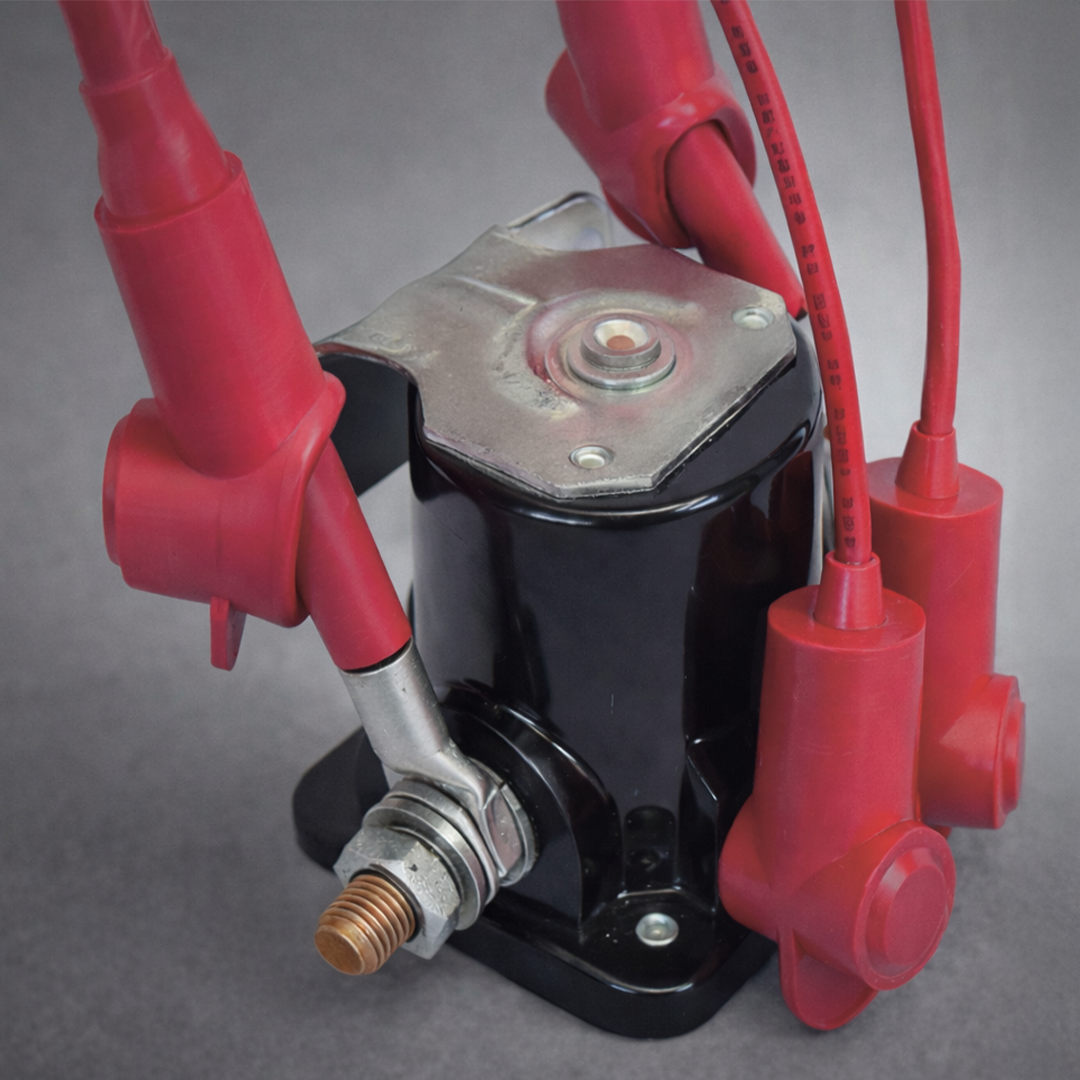

200 serisi tekli kablo bağlantı muhafazaları; invertör, akü şarj cihazı, alternatör, marş motoru, ırgat & ırgat röleleri ile akü izolatör ve diyot modülleri gibi vida tipi terminal bağlantılarına sahip yüksek güçlü ekipman kablo bağlantılarında kullanılır.
Teknik Detaylar
%15 fiber glass katkılı PA6
Yanma Sınıfı: UL94-HB
Renk Seçenekleri: Kırmızı, Siyah

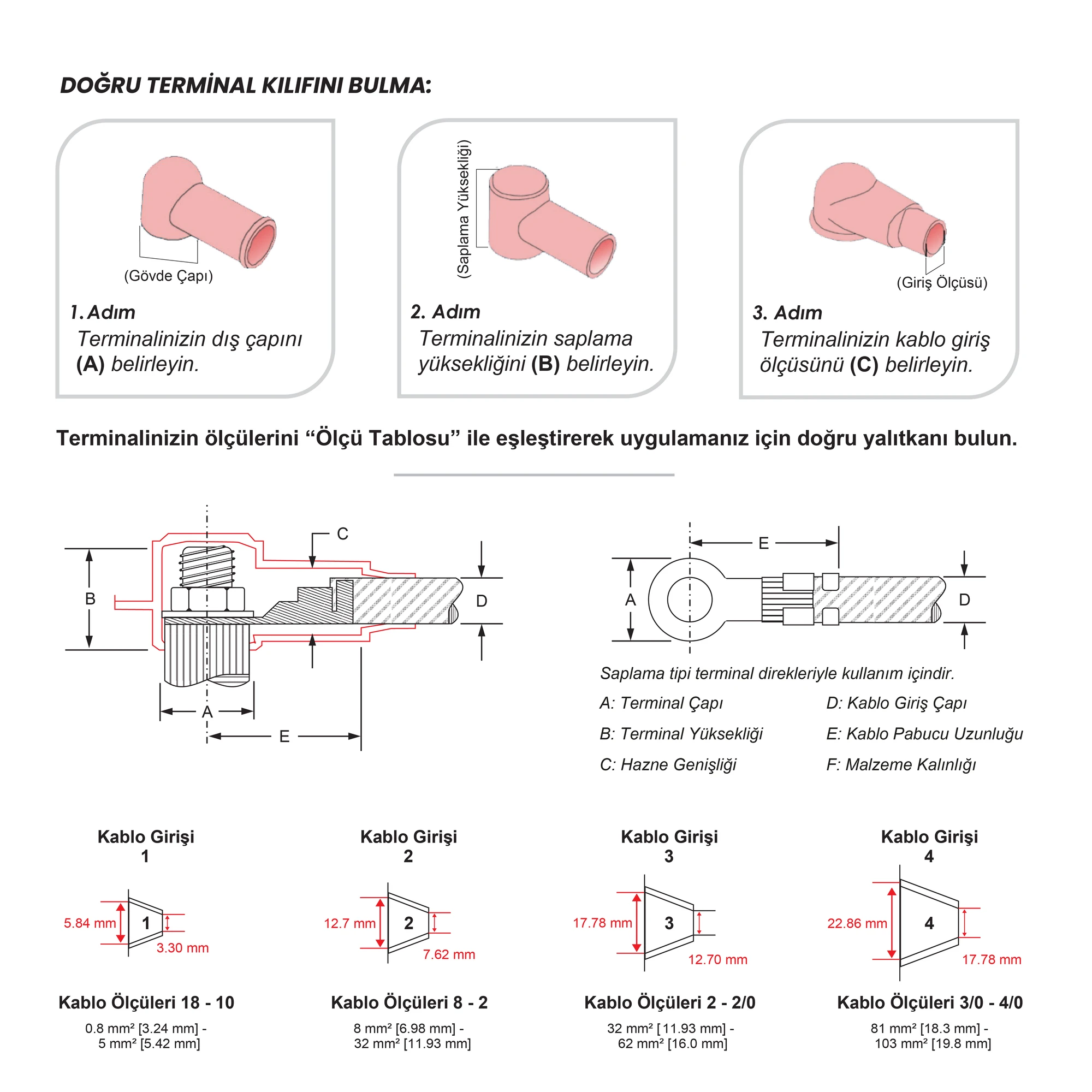

Farklı terminal vida kalınlık/yüksekliği ve kablo kesitine göre ebat seçenekleri
212N2V02 / 212N2V14
212N2V02 (Kırmızı) / 212N2V14 (Siyah)
Terminal Çapı: 12mm
Terminal Yüksekliği: 17.8mm
Hazne Genişliği: 12.7mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 25.4mm
Malzeme Kalınlığı: 1.5mm

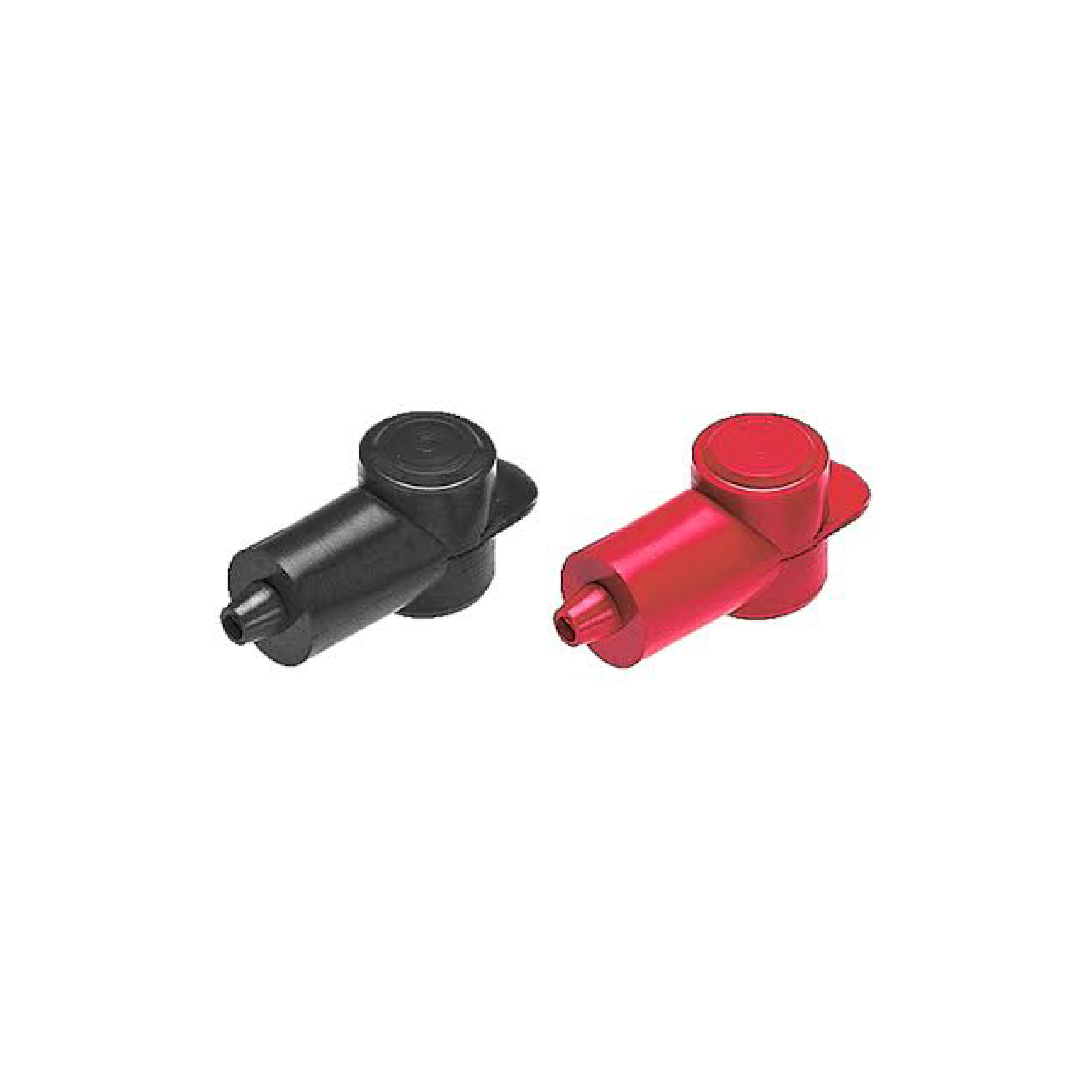

214N2V02 / 214N2V14
214N2V02 (Kırmızı) / 214N2V14 (Siyah)
Terminal Çapı: 14mm
Terminal Yüksekliği: 19.1mm
Hazne Genişliği: 12.7mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 25.4mm
Malzeme Kalınlığı: 1.5mm

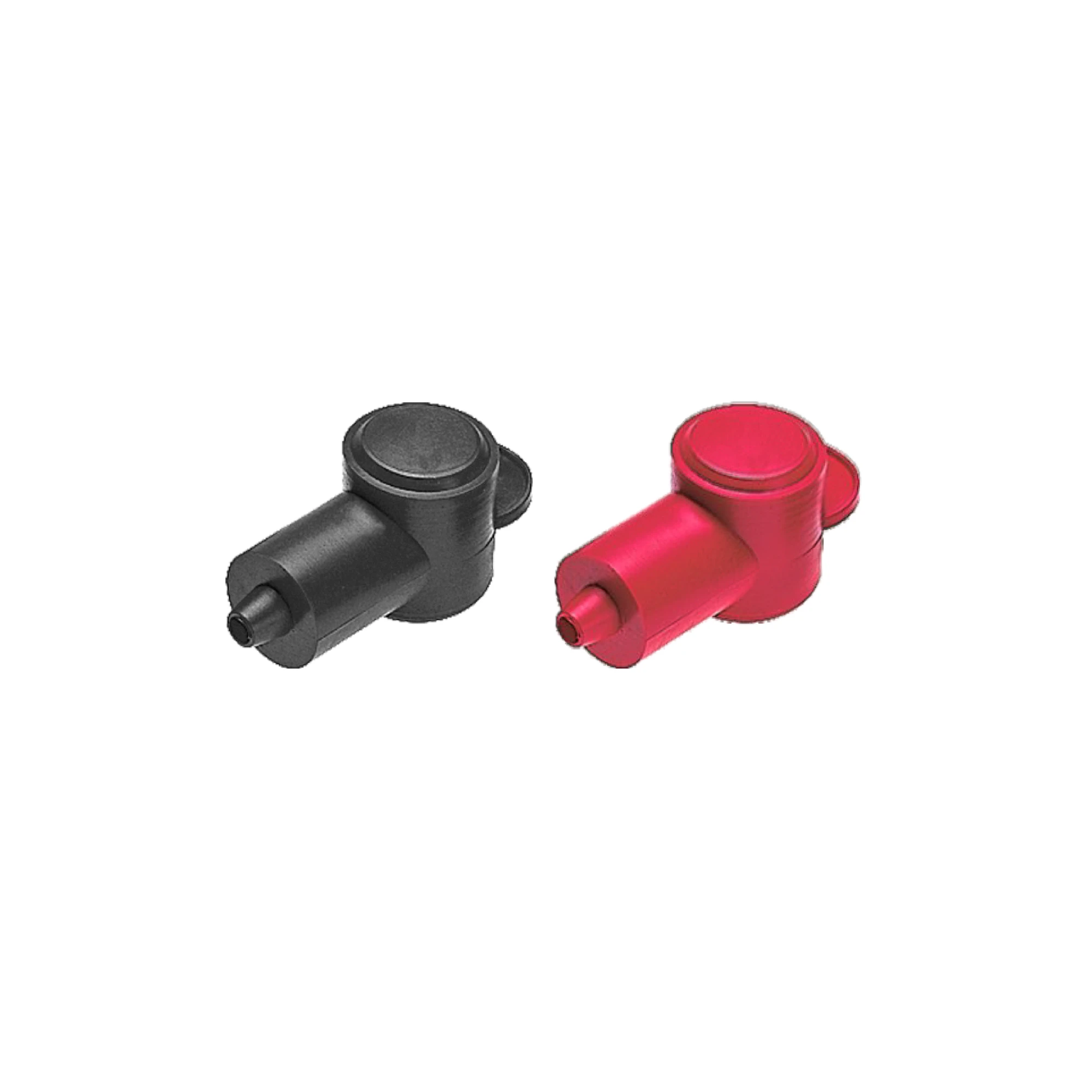

216N2V02 / 216N2V14
216N2V02 (Kırmızı) / 216N2V14 (Siyah)
Terminal Çapı: 16mm
Terminal Yüksekliği: 20.3mm
Hazne Genişliği: 12.7mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 25.4mm
Malzeme Kalınlığı: 1.5mm
218N2V02 / 218N2V14
218N2V02 (Kırmızı) / 218N2V14 (Siyah)
Terminal Çapı: 18mm
Terminal Yüksekliği: 22.1mm
Hazne Genişliği: 12.7mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 25.4mm
Malzeme Kalınlığı: 1.5mm

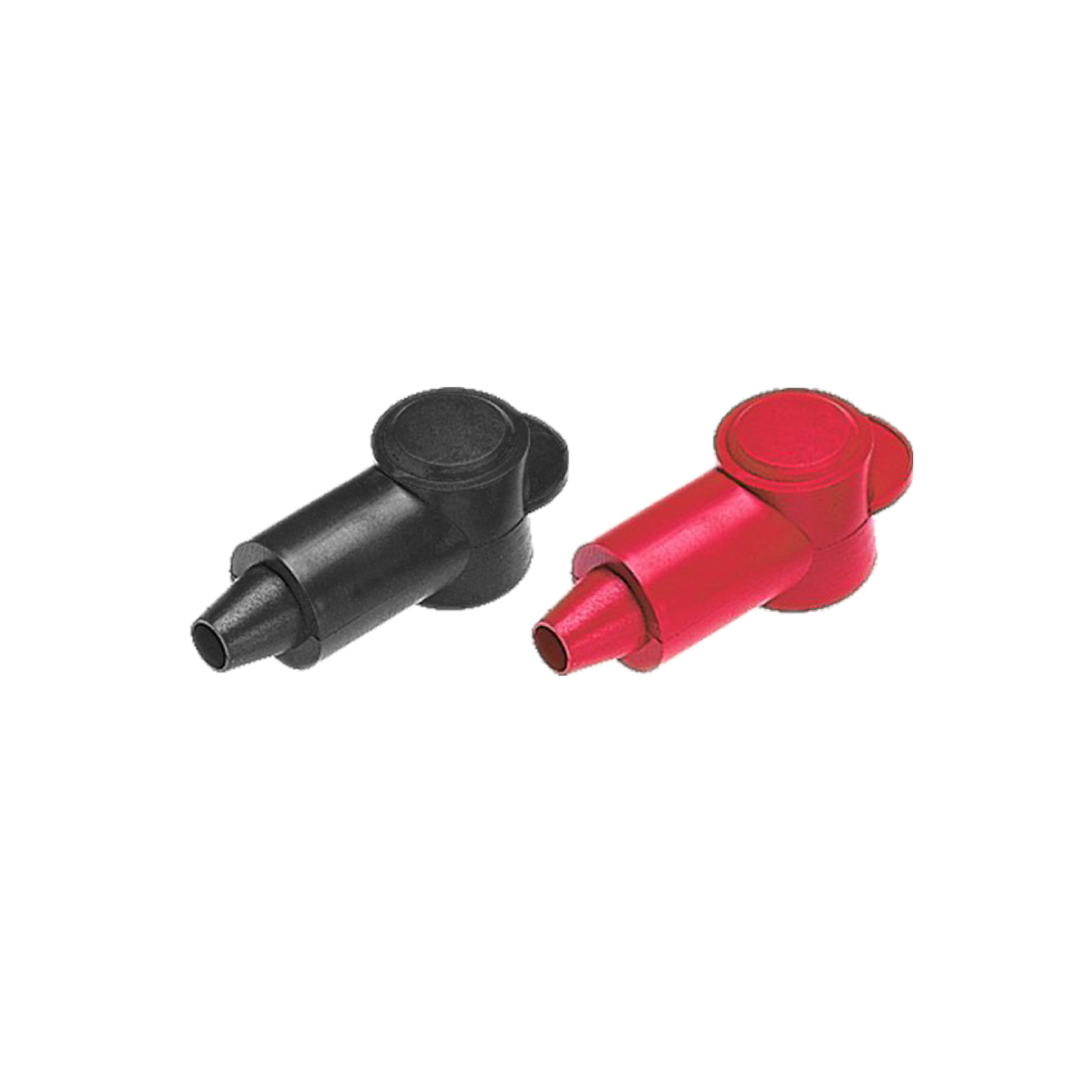

220N2V02 / 220N2V14
220N2V02 (Kırmızı) / 220N2V14 (Siyah)
Terminal Çapı: 20mm
Terminal Yüksekliği: 24.1mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 33.5mm
Malzeme Kalınlığı: 1.8mm
222N2V02 / 222N2V14
222N2V02 (Kırmızı) / 222N2V14 (Siyah)
Terminal Çapı: 22mm
Terminal Yüksekliği: 26.7mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 33.5mm
Malzeme Kalınlığı: 1.8mm

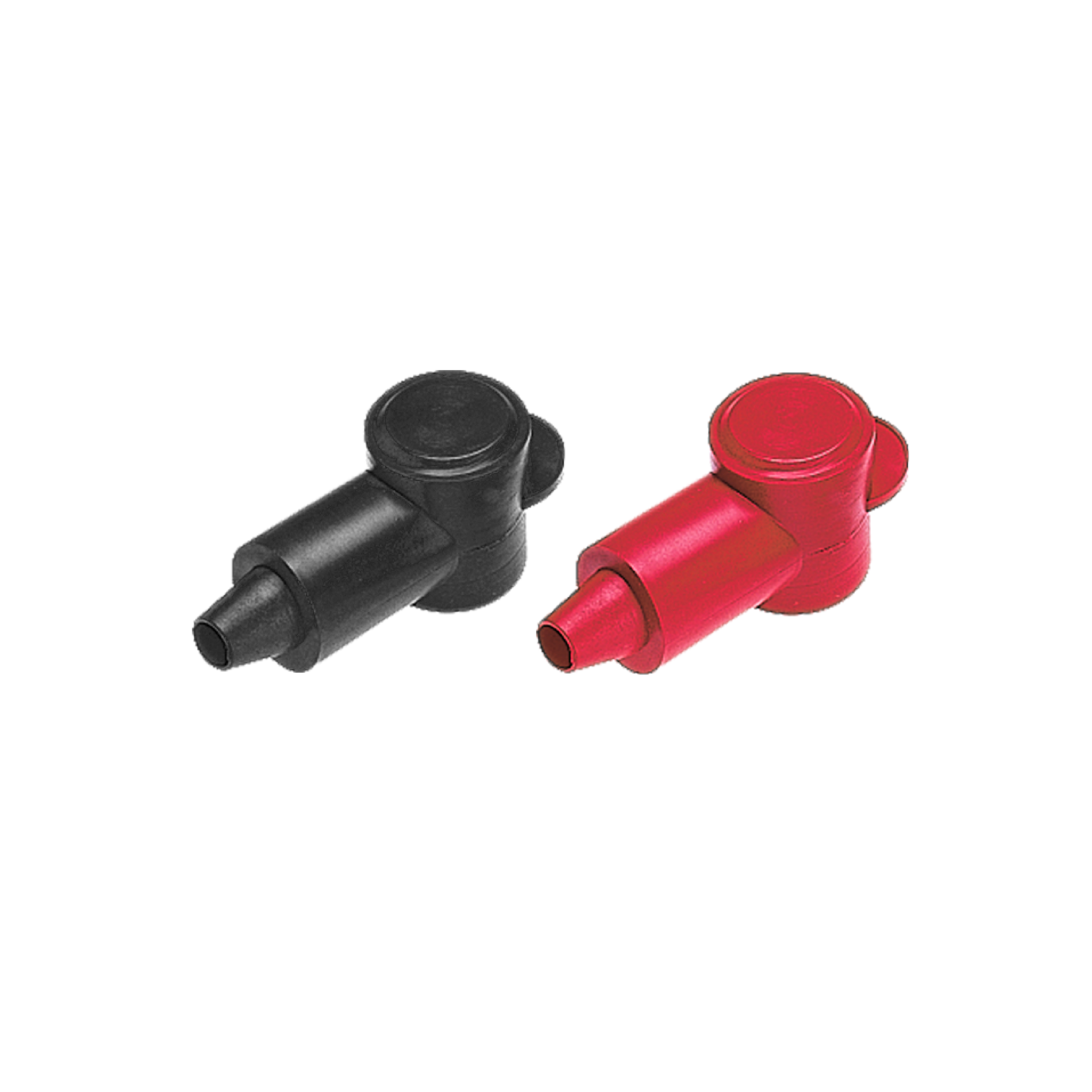

222N3V02 / 222N3V14
222N3V02 (Kırmızı) / 222N3V14 (Siyah)
Terminal Çapı: 22mm
Terminal Yüksekliği: 26.7mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 33.5mm
Malzeme Kalınlığı: 1.8mm
224N2V02 / 224N2V14
224N2V02 (Kırmızı) / 224N2V14 (Siyah)
Terminal Çapı: 24mm
Terminal Yüksekliği: 28.7mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 41.2mm
Malzeme Kalınlığı: 2.0mm

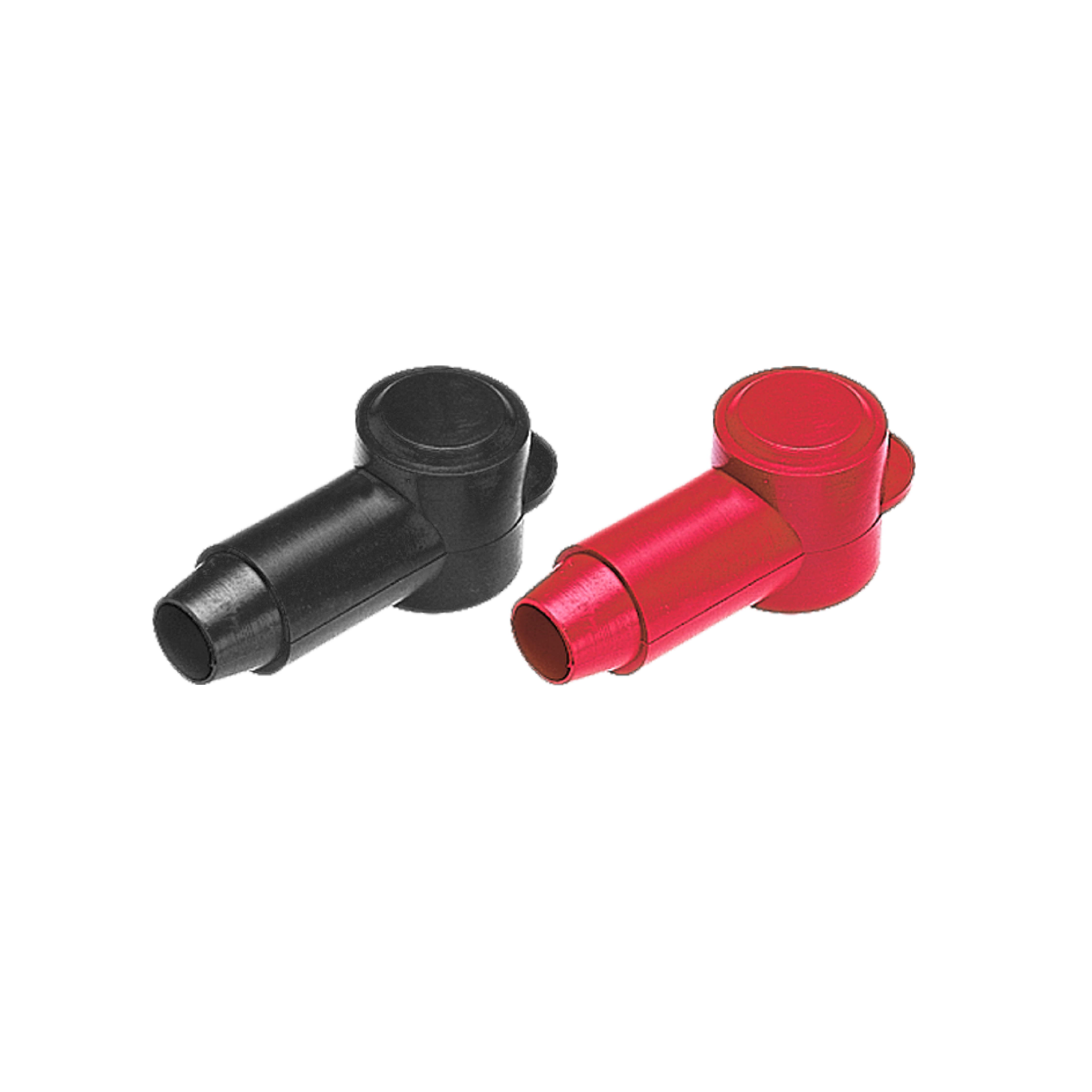

224N3V02 / 224N3V14
224N3V02 (Kırmızı) / 224N3V14 (Siyah)
Terminal Çapı: 24mm
Terminal Yüksekliği: 28.7mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 41.2mm
Malzeme Kalınlığı: 2.0mm
226N2V02 / 226N2V14
226N2V02 (Kırmızı) / 226N2V14 (Siyah)
Kablo ≤25-50mm² / 2-2/0 AWG
Terminal Çapı: 26mm
Terminal Yüksekliği: 31.8mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 7.62mm
Kablo Pabucu Uzunluğu: 41.2mm
Malzeme Kalınlığı: 2.0mm
226N3V02 / 226N3V14
226N3V02 (Kırmızı) / 226N3V14 (Siyah) Serisi
Kablo ≤50mm² / 2/0 AWG
Terminal Çapı: 26mm
Terminal Yüksekliği: 31.8mm
Hazne Genişliği: 17.8mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 41.2mm
Malzeme Kalınlığı: 2.0mm

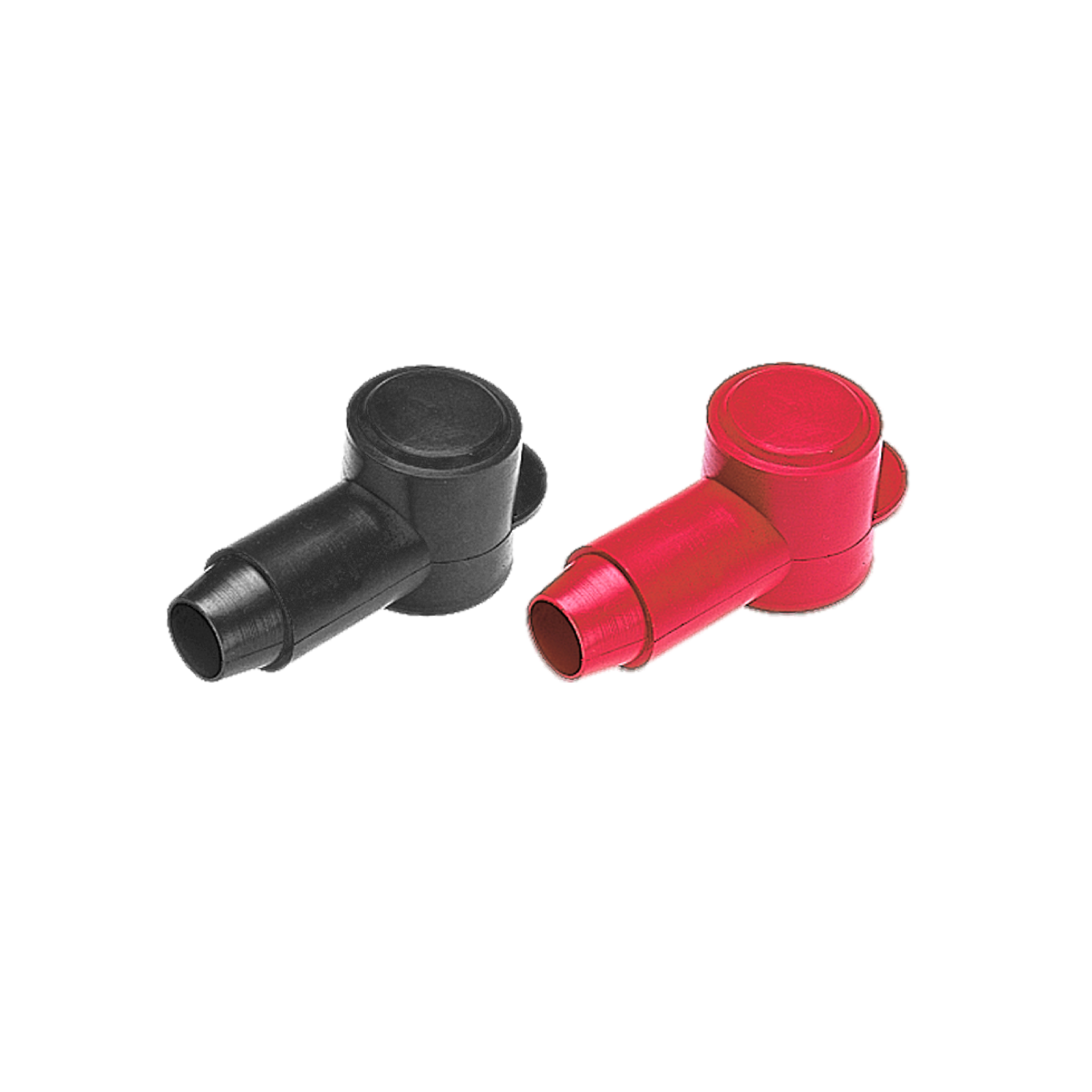

228N3V02 / 228N3V14
228N3V02 (Kırmızı) / 228N3V14 (Siyah)
Terminal Çapı: 28mm
Terminal Yüksekliği: 33.5mm
Hazne Genişliği: 19.1mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 44.5mm
Malzeme Kalınlığı: 2.3mm
230N3V02 / 230N3V14
230N3V02 (Kırmızı) / 230N3V14 (Siyah)
Kablo ≤50mm² / 2/0 AWG
Terminal Çapı: 30mm
Terminal Yüksekliği: 35.6mm
Hazne Genişliği: 19.1mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 44.5mm
Malzeme Kalınlığı: 2.3mm
232N3V02 / 232N3V14
232N3V02 (Kırmızı) / 232N3V14 (Siyah)
Terminal Çapı: 32mm
Terminal Yüksekliği: 38.1mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 44.5mm
Malzeme Kalınlığı: 2.5mm
232N4V02 / 232N4V14
232N4V02 (Kırmızı) / 232N4V14 (Siyah)
Terminal Çapı: 32mm
Terminal Yüksekliği: 38.1mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 17.78mm
Kablo Pabucu Uzunluğu: 44.5mm
Malzeme Kalınlığı: 2.5mm

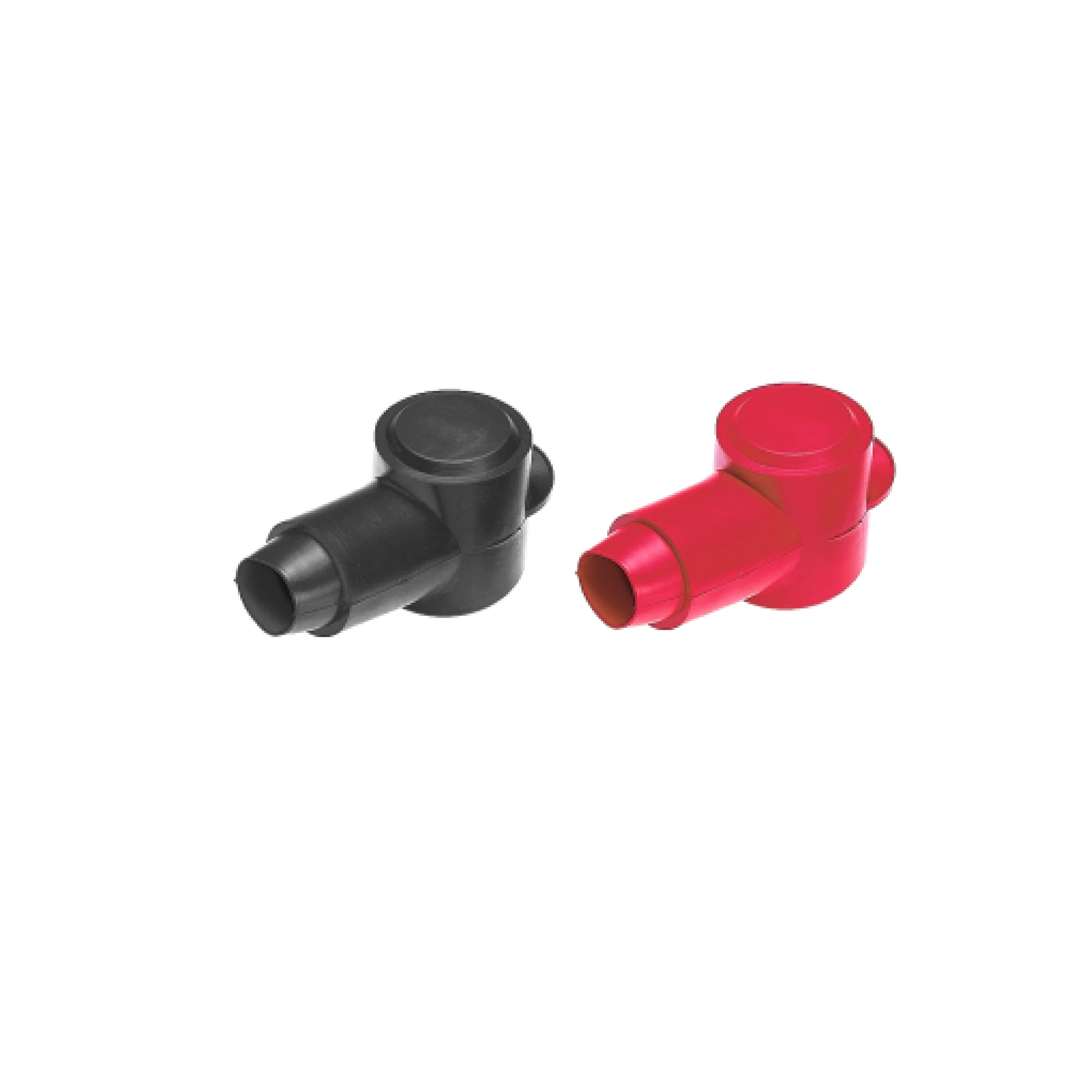

232E4V02 / 232E4V14
232E4V02 (Kırmızı) / 232E4V14 (Siyah) (Uzatılmış/Extended gövde)
Terminal Çapı: 32mm
Terminal Yüksekliği: 38.1mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 17.78mm
Kablo Pabucu Uzunluğu: 60.5mm
Malzeme Kalınlığı: 2.5mm
234N3V02/ 234N3V14
234N3V02 (Kırmızı) / 234N3V14 (Siyah)
Kablo ≤50mm² / 2/0 AWG
Terminal Çapı: 34mm
Terminal Yüksekliği: 40.6mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 12.70mm
Kablo Pabucu Uzunluğu: 50.8mm
Malzeme Kalınlığı: 2.5mm

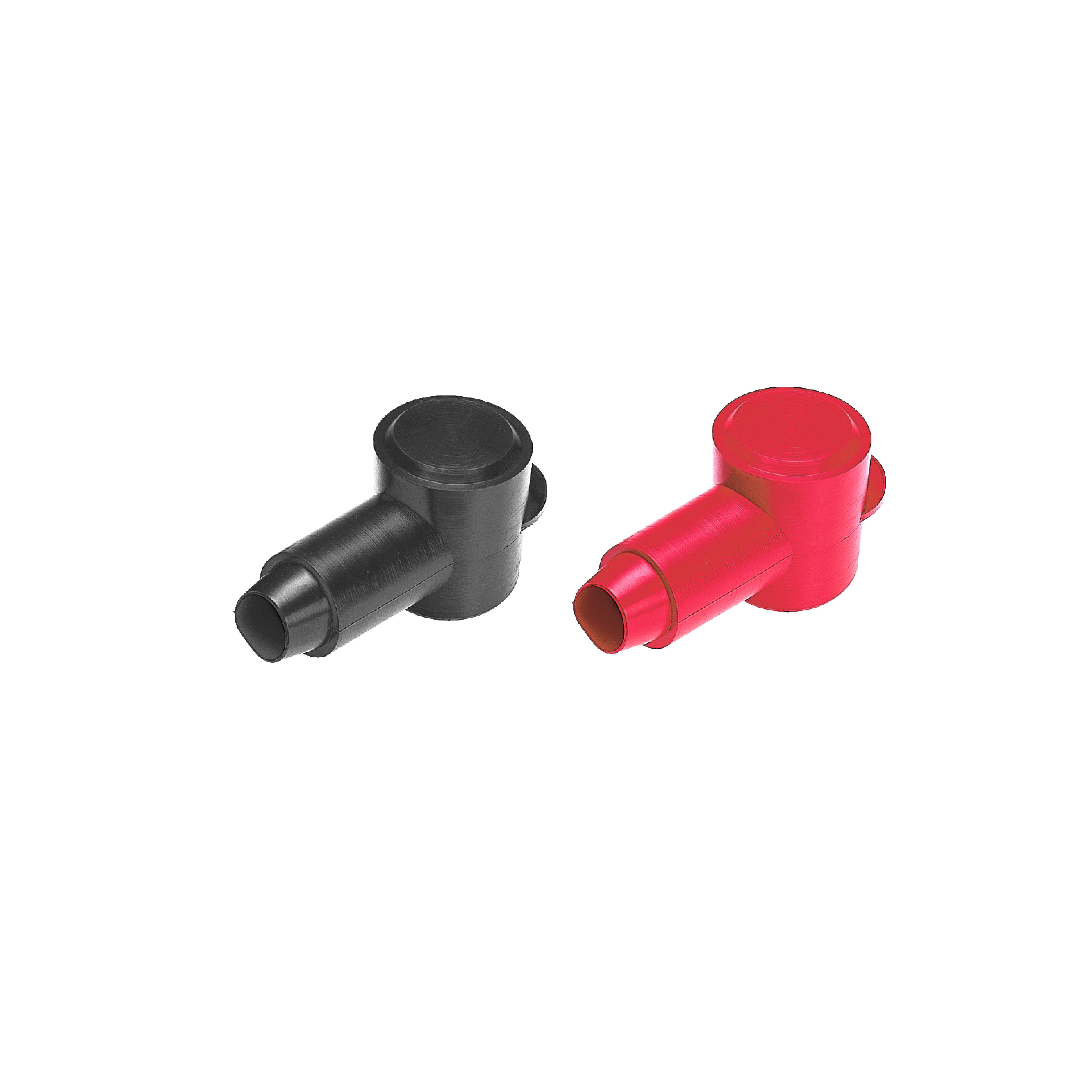

234N4V02 / 234N4V14
234N4V02 (Kırmızı) / 234N4V14 (Siyah)
Kablo ≤95mm² / 4/0 AWG
Terminal Çapı: 34mm
Terminal Yüksekliği: 40.6mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 17.78mm
Kablo Pabucu Uzunluğu: 50.8mm
Malzeme Kalınlığı: 2.5mm
234E4V02 / 234E4V14
234E4V02 (Kırmızı) / 234E4V14 (Siyah) (Uzatılmış/Extended gövde)
Terminal Çapı: 34mm
Terminal Yüksekliği: 40.6mm
Hazne Genişliği: 22.9mm
Kablo Giriş Çapı: 17.78mm
Kablo Pabucu Uzunluğu: 66.8mm (Uzatılmış)
Malzeme Kalınlığı: 2.5mm
